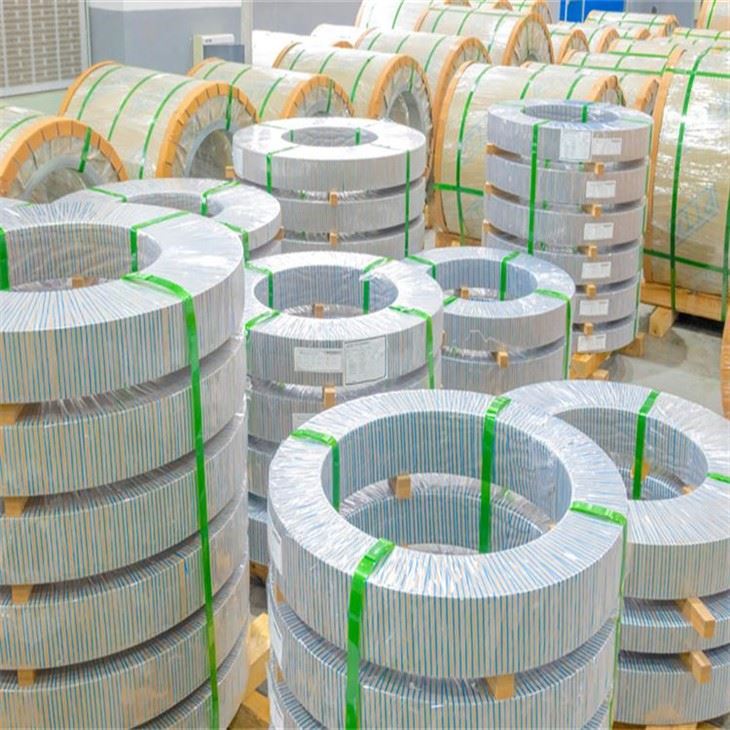

Orientuotas silicio plienas B27G120

B27G120 sukurtas taip, kad pasižymėtų specifinėmis magnetinėmis savybėmis, todėl tinkamas naudoti transformatoriuose, varikliuose ir kitoje elektros įrangoje. Tikslios šios klasės charakteristikos ir eksploatacinės savybės gali skirtis priklausomai nuo konkretaus gamintojo ir jo gamybos procesų.

Apskritai, B27G120 yra orientuoto silicio plieno klasė, pasižyminti mažais šerdies nuostoliais ir dideliu magnetiniu efektyvumu, todėl jis tinkamas įvairioms elektros reikmėms, kur labai svarbus efektyvus magnetinis veikimas.

1. Taikymas: Transformatorius, reaktorius, abipusis induktorius, variklis

2. Klasifikacija ir simbolis

2.1 Juostinis plienas: GO elektrinis plienas (klasė: B27G120)

2.2 Izoliacija: danga

2.3 Krašto būklė: nupjautas kraštas (EC)

3. Charakteristikos

3.1 Magnetinės savybės:

Klasė: B27G120

Storis: 0,27 mm

Numatomas tankis: 7,65kg/dm3

Pastaba: numanomas tankis naudojamas apskaičiuojant bandinio skerspjūvio plotą.

Tipinės vertės: P1,7/50 (W/kg) B8(T)

1.04 1.89

Tipinės reikšmės: P Mažiau arba lygi 1,7/50 (W/kg) B8 Mažiau arba lygi (T)

1.15 1.85

Pastaba:①Vertės turi būti išmatuotos pagal metodą GB/T3655-2008.

②P1,7/50 rodo šerdies praradimą esant 50 Hz ir 1,7 T.

③B8 rodo magnetinio srauto tankį esant 800A/m.

3.2 Laminavimo koeficientas (statybos/tarpo koeficientas): MIN. Laminavimo koeficientas 95,5 proc

4.Matmenys ir tolerancijos

4.1 Ritės skersmuo: vidinis skersmuo 508 mm (plius 12;-8)

4.2 Matmenų ir formos nuokrypiai

5. Tipinės mechaninės savybės

Pastaba: Aukščiau pateiktos bandymo vertės yra vidutinės, kurios nėra garantuotos.

6. Dangos savybės

6.1 Dangos storis: 4 ~ 6 um / pusė

6.2 Paviršiaus izoliacijos savitoji varža: garantuota vertė, didesnė arba lygi 30Q.cm²/laminacijai (tipinė vertė: 80Q.cm²/laminacija)
