200 KVA 11KV alyvos paskirstymo transformatorius
Nov 10, 2025
Palik žinutę
Vardinė transformatoriaus galia yra 200 KVA. pirminė transformatoriaus įtampa yra 11 KV, antrinė - 400 V. Naudojame aukštos kokybės mineralinę alyvą ir radiatorius, pageriname šilumos išsklaidymo efektą. Mūsų 200 KVA transformatorius buvo sukurtas naudojant pažangias technologijas ir naudoja aukštos kokybės medžiagas ir komponentus, kurie užtikrina patikimą kokybę ir ilgą veikimo laiką.
Trijų{0}}fazių alyvos-transformatorius pritaiko naujo tipo izoliacijos struktūrą ir pagerina atsparumą trumpajam-jungimui. Geležies šerdis pagaminta iš aukštos-kokybės šaltai valcuoto-silicio-plieno plokštės. Aukštos-įtampos apvijų grupė pagaminta iš aukštos-kokybės varinių laidų ir turi daugiasluoksnę cilindrinę struktūrą. Visos tvirtinimo detalės buvo specialiai apdorotos, kad jos neatsipalaiduotų.
Produktas turi daug privalumų, pvz., didelį efektyvumą, aukštąsias{0}}technologijas, mažus nuostolius. Jo socialinė nauda yra nepaprasta, nes sutaupys daug elektros energijos ir eksploatavimo išlaidų.
Techninė specifikacija
200 KVA alyvos paskirstymo transformatorius į Kiniją
|
Modelis |
S11-200 KVA-11/0,4KV |
|
Tipas |
Alyvos paskirstymo transformatorius |
|
Standartinis |
IEC60076 |
|
Nominali galia |
200 KVA |
|
Dažnis |
50 HZ |
|
Fazė |
Trys |
|
Aušinimo tipas |
ONANAS |
|
Pirminė įtampa |
11 KV |
|
Antrinė įtampa |
400 V |
|
Apvijos medžiaga |
Varis |
|
Vektorių grupė |
Dyn11 |
|
Varža |
4% |
|
Bakstelėkite Keitiklis |
NLTC |
|
Bakstelėjimo diapazonas |
±2*2.5% |
|
Nėra apkrovos praradimo |
0,34 kW |
|
Dėl apkrovos praradimo |
2,6 kW |
|
Priedai |
Standartinė konfigūracija |
Tepalinio transformatoriaus privalumai:
S11 tipo visiškai sandarus alyvos panardinamasis transformatorius yra pagrindinis srovės paskirstymo įrangos tipo pasirinkimo produktas, pasižymintis nepaprastu energijos taupymo efektu. Mūsų įmonės gaminamame skirstomajame transformatoriuje S11 naudojamas 30p serijos į didelį laidumą orientuotas silicio plienas, kurį gamina gerai žinomos įmonės,{4}} ir naudojamos naujos izoliacinės medžiagos bei procesai. Gaminiai atsparūs aukštai temperatūrai ir smūgiams. Integruota pašto dėžutė, sudaryta iš gofruoto radiatoriaus, pagaminta naudojant fosfatavimą ir kelių sluoksnių antikorozinio purškimo technologiją, kuri yra gerai atspari oro sąlygoms.
Apvijų varžos matavimo tikslas:
1. Ar viela suvirinta, ar prijungta geros būklės.
2. Ar vielos specifikacija ir savitoji varža atitinka reikalavimus.
3. Ar kiekvienos fazės varžos yra subalansuotos.
4. Pateikite pagrindą temperatūros kilimo bandymui.
įmonės profilis
„GNEE TRANSFORMER“ turi didelius gamybos pajėgumus ir efektyvią rinkodaros komandą.
Mūsų transformatorių gaminiai yra 500 kV, 400 kV, 330 kV, 220 kV ir 110 kV itin aukštos įtampos transformatoriai, įvairūs sausieji- tipo transformatoriai / panardinamieji alyvos transformatoriai / amorfinio lydinio transformatoriai, kurių galia 35 kV ir mažesnė, nauji energijos transformatoriai ir surenkamieji transformatoriai
Eksporto serijos: vienfazis-transformatorius, trifazis-transformatorius, cilindrinis transformatorius, izoliacinis transformatorius, valdymo transformatorius, įtampos reguliatorius ir kiti gaminiai ir įvairios specialių transformatorių specifikacijos, pvz., įžeminimo transformatoriai, lanko slopinimo ritės, Bitcoin transformatoriai, surenkamos kabinos, reaktoriai, elektriniai įjungimo transformatoriai, tranzito transformatoriai ir tt
„GNEE TRANSFORMER“ iš eilės išlaikė ISO9001, ISO14001, ISO45001, SA8000 sistemos sertifikatus. Tuo pačiu metu 10 kV ir 35 KV lygio paskirstymo transformatoriai ir dėžės tipo pastotės gavo tarptautinį- Elektrotechnikos komisijos IEC sertifikatą, JAV UL sertifikatą, Vokietijos TUV sertifikatą, ES CE sertifikatą, Olandijos KEMA sertifikatą ir GOST sertifikatą. Mūsų produktų pardavimas apima pasaulinę rinką, įskaitant 72 šalis ir regionus, tokius kaip JAV, Europa, Kanada, Meksika ir kt.

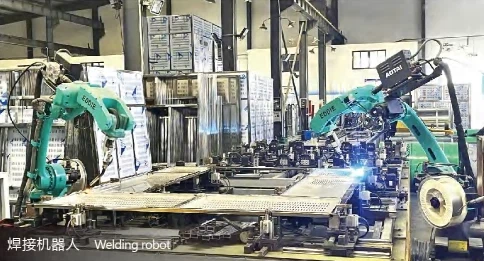

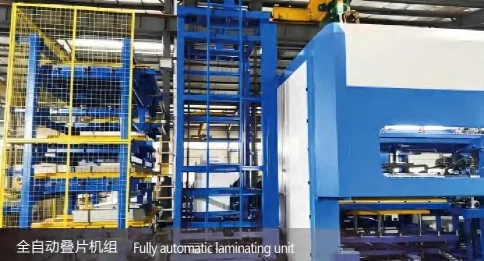

transformatorius Dirbtuvių įrangos ekranas
transformatorių tipai iš GNEE
Gaukite transformatoriaus užsakymo specifikaciją
GNEE transformatoriusUžsakymo specifikacija
|
Renkantis mūsų įmonės gaminius, prašome pateikti šiuos duomenis, kad galėtume geriau jus aptarnauti. |
||
|
Reikalas |
||
|
Paklausa: |
Telefono būdai: |
Faksas: |
|
Projekto techninis vadovas: |
Telefono būdai: |
Pašto dėžutė: |
|
Transformatoriaus tipo pasirinkimas |
||
|
□ Sausas transformatorius {□SC(B) Epoksidinė derva □SC(B) Ne{0}}kapsuliuota} □Amerikietiška dėžutė (ZGS) {□Terminalo tipas (-Z-) □ Skambėjimo tinklo tipas (-H-)} □Europos dėžės keitimas (YBM){□ Sausas keitimas □ Alyvos keitimas} |
□ Alyvos -panardinamas transformatorius{□ Visiškai sandarus (-M-) □Alyvos-guolis} □Amorfinio lydinio transformatorius{□Sausas amorfinis □ Amorfinis alyva} □ Specialus transformatorius (lygintuvas, krosnis, kasykla ir kt.) |
|
Transformatoriaus pagrindinių duomenų pasirinkimas
|
Naudojimo šalis: |
|
|
Fazės numeris: |
□Trys{0}}fazės (įprastos) □ Vienfazė □Kita () |
|
Dažnis: |
□50Hz (įprastas) □60Hz □ Kita () |
|
Transformatoriaus alyva: |
□#25 (įprasta) □#45 (minimali temperatūra žemesnė nei -25 laipsniai) |
|
Nominali talpa: |
□( )kVA Naudojimo sąlygos □ Lauko tipas □ Vidinis tipas |
|
Aukštis virš jūros lygio: |
□Mažiau nei 1000m (įprastas) □1000-2000m □3000m 以上 virš |
|
Nominali įtampa (aukšta įtampa) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Kita() |
|
Nominali įtampa (žemas slėgis) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □其他 Kita( ) |
|
Prijungta grupė |
□Dyn11(įprastas) □Yyn0 □YNd11 □li0(viena-fazė) □Kita() |
|
Varža (%): |
□4 % □4,5 % □5,5 % □6 % □6,5 % □7,5 % □8 % □Kita ( ) |
|
Įtampos reguliavimo režimas |
□Įtampos reguliavimas be sužadinimo (įprastas) □Įjungtas{0}}apkrovos įtampos reguliavimas (Z) |
|
Įtampos reguliavimo diapazonas |
□±2*2,5% □±5% □±3*2,5% □Kita() |
Transformatoriaus priedų pasirinkimas
|
□Ventiliatorius □Temperatūros valdymas{□ Dažnas □Su 485 kompiuterio sąsaja} □Sausas dėklas{□ Įprastas plieno lakštas □Aliuminio lydinys » Nerūdijantis plienas} □ Sauso dėklo apsaugos lygis (□IP20 (įprastas) □IP( )} □ Sauso korpuso aukščio reikalavimai{□ Nėra □ Reikalavimai[ ]} □ Sauso kintamo apvalkalo išvesties režimas {□ Aukštyn-ir-iš □ aukštyn-ir-žemyn □žemyn-į/ŽEMYN-išorę □žemyn-į/aukštyn-išorę □žemyn-į/žemyn{{9}į apačią{{9} šone-išorė [□kairė □ dešinė-išorė]} |
|
Pastaba: 1. (Sauso keitimo reikalavimai s 100 kVA transformatorius neapima ventiliatorių, tokių kaip ventiliatoriai, kuriuos reikia įkrauti 2. (Alyvos keitimas<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Kiti specialūs reikalavimai (toliau taikomi papildomi mokesčiai)
|
Sausas transformatorius |
□ Korpusas ir apatinė plokštė{□ Įprasta □ Visiškai sandari} □ Kelionės jungiklis □ Magnetinis □Nulinės sekos transformatorius □Varinis strypas prie žemos įtampos spintos □ Apsauginis tinklelis □ Apšvietimas □ 100 kVA ar mažiau Ventiliatorius □ Amortizatorius |
|
Alyvos -transformatorius |
□Nr.45 alyva, skirta ne-žemos temperatūros vietoms □Paskirtas prekės ženklas ant-apkrovos įtampos reguliatoriaus □400kVA ir žemesnės įtampos išėjimo OABC fazė su laidų gnybtais □630 kVA ar žemesnė temperatūra reikalauja temperatūros kontrolės □800 kVA arba mažiau Žemos įtampos išėjimo fazei 0 reikia prijungti laidų gnybtus □630kVA ir mažesnis turi būti su dujų relė |
